選購優(yōu)質(zhì)鋼丸鋼砂的標(biāo)準(zhǔn)前言在所用的應(yīng)用領(lǐng)域，我們倡導(dǎo)客戶選用高性價(jià)比的磨料，高性價(jià)比的磨料首要的關(guān)鍵是高質(zhì)量。

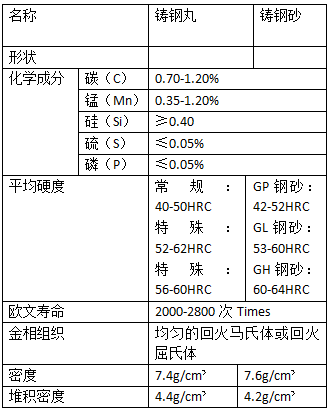

優(yōu)質(zhì)鋼丸鋼砂的標(biāo)準(zhǔn)：能夠?qū)⒏嗟膭?dòng)能作用于工作表面，有效的起到清潔和強(qiáng)化的作用，具有足夠長的疲勞壽命，減少使用中的消耗。鋼砂鋼丸化學(xué)成分標(biāo)準(zhǔn)化學(xué)成分是鋼丸鋼砂最基礎(chǔ)的一項(xiàng)指標(biāo)，它將決定鋼丸鋼砂的顯微組織以及后面熱處理的效果。碳（C)含量應(yīng)適中。硅（Si)錳（Mn）可以提高鋼丸的強(qiáng)度、硬度，要盡量高一些（已不低于0.8%為佳）。硫（S）磷（P)是有害元素，易使鋼丸產(chǎn)生脆性，導(dǎo)致過早破裂，應(yīng)盡量低（以0.03%為最佳）
鋼砂鋼丸硬度標(biāo)準(zhǔn)如果或鋼砂太軟，會(huì)使鋼丸清理速度減慢，降低工作效率。噴丸強(qiáng)化時(shí)，太軟的鋼丸不能產(chǎn)生適合的殘余應(yīng)力，低硬度丸的作用力不可能通過增加撞擊時(shí)間來補(bǔ)償。硬度過高，會(huì)產(chǎn)生不理想的表面形貌，增加彈丸的破碎幾率，使消耗量過高，并且對設(shè)備的磨損較大，增加設(shè)備維護(hù)費(fèi)用，因此適當(dāng)?shù)挠捕纫埠荜P(guān)鍵。鋼砂鋼丸纖維組織標(biāo)準(zhǔn)鋼丸（砂）的顯微組織結(jié)構(gòu)必須可以抵制變形，在作用于工作面時(shí)，減少能量損失增減疲勞壽命�；鼗瘃R氏體是最耐疲勞的，另外，顯微組織微結(jié)構(gòu)中必須減少易碎的碳化物，否則會(huì)造成鋼丸（砂）過早破裂，增加使用量。鋼砂鋼丸物理缺陷標(biāo)準(zhǔn)鋼丸（砂）必須盡量少含會(huì)造成磨料破裂的物理缺陷。因使用的生產(chǎn)工藝的緣故，鋼丸（砂）總會(huì)存在一定的這樣的物理缺陷。生產(chǎn)中必須有相應(yīng)的工序進(jìn)行控制，減少缺陷顆粒比例。鋼砂鋼丸疲勞壽命標(biāo)準(zhǔn)疲勞壽命是鋼丸（砂）作用于工作表面時(shí)抵抗破碎的能力。有最長的疲勞壽命的磨料將成為最經(jīng)濟(jì)的磨料，如果它可以把適當(dāng)?shù)哪芰哭D(zhuǎn)化到清理中去的話。 |
